ИСКУС – 380/381/580/581

Одноплатный промышленный компьютер
Цена по запросу
Звоните
+7 915 061 9111

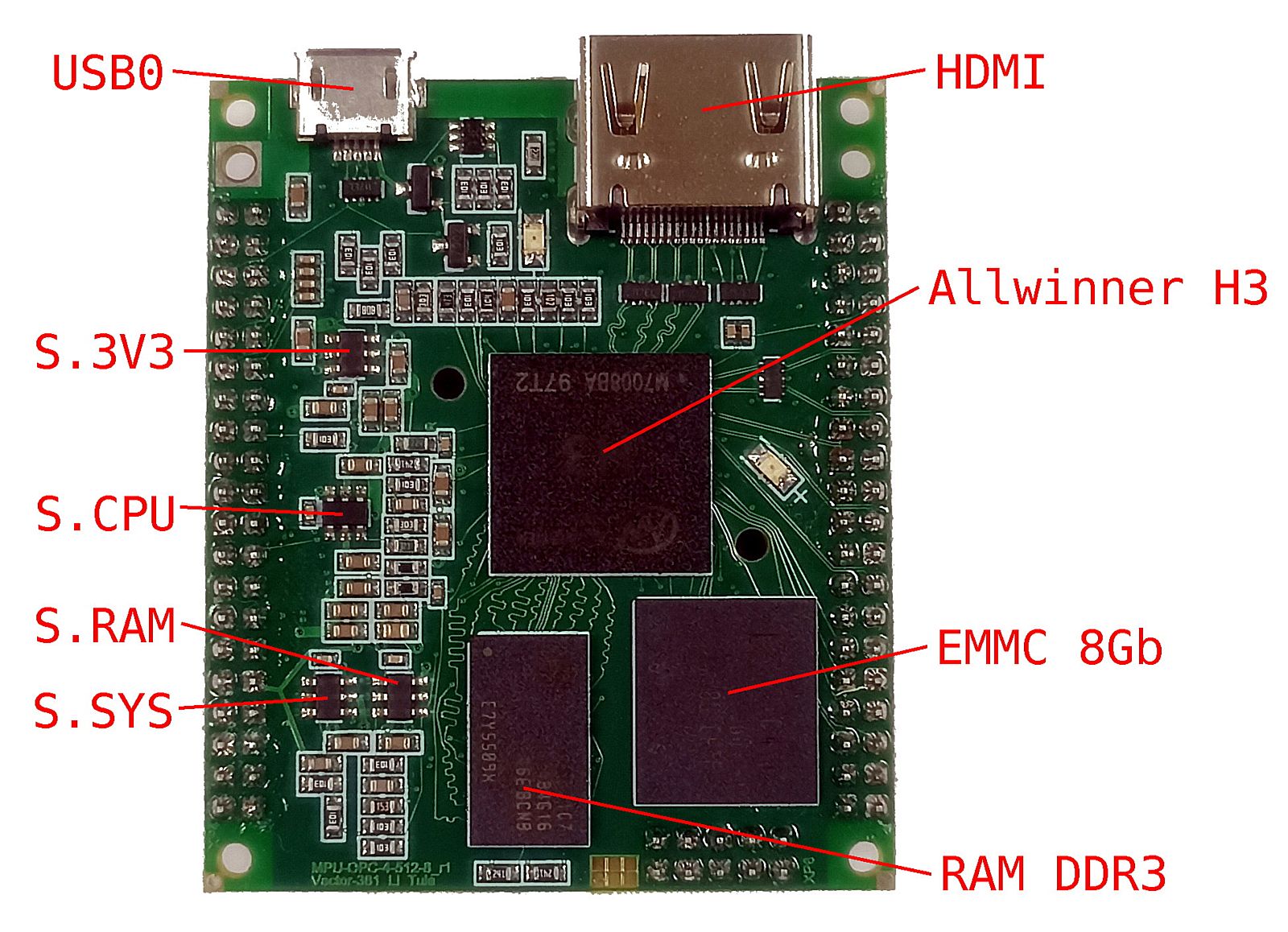

Одноплатный промышленный компьютер на Allwinner H3 применяется в промышленности для встраиваемых систем автоматизации, мониторинга и управления оборудованием, а также в IoT-решениях с низким энергопотреблением и поддержкой мультимедиа.

Применение:

  • построение систем промышленной автоматизации (вместо контроллеров ПЛК);
  • построение различных систем (Linux, Android, Open WRT, QNX и т.д.) с открытой архитектурой;

№ Параметр ИСКУС-380 ИСКУС-381 ИСКУС-580 ИСКУС-581
1. Центральный процессор Allwinner H3 (4хCortex-A7 32-bit Up to 1.2GHz, GPU Muti-Core Mali400MP2) Allwinner H5 (4хCortex-A53 64-bit Up to 1.4GHz, GPU Muti-Core Mali450MP4)
2. ОЗУ 512MB DDR3 1GB DDR3 512MB DDR3 1GB DDR3
3. Постоянная FLASH память: 8GB eMMC
4. Энергонезависимая память FRAM 4 kBytes (I2C0/PA11-12) с неограниченным ресурсом перезаписи
5. Часы реального времени дискретный RTC DS1340U (I2C0/PA11-12), подключаемая внешняя Li батарея 3V
6. Питание 5VDC, 1A
7. Слот карты памяти microSD (4-bit SDIO 3.0)
8. Разъём подключения дисплея HDMI да
9. Разъём microUSB (2.0 host/device) да
10. Колодки подключения периферии 90 штырей, двухрядные с шагом 2 мм
11. Размеры, мм 53х45х10
12. Диапазон рабочих температур -20…+500С
13. Дополнительное охлаждение возможность монтажа радиатора на ЦП

Периферия

  1. 10M/100M Ethernet PHY.
  2. 4 x USB 2.0 (USB0 на плате одноплатного ПК).
  3. 3 x USART (на колодке доп. подключений).
  4. 1 x SDC (SDIO, WiFi/Bluetooth module,
11 pins — на плате DB версии 2.0 — анонс).
  5. 2 x SPI (на колодке доп. подключений).
  6. 1 x I2S (на колодке доп. подключений).
  7. 1 x I2C (на колодке доп. подключений).
  8. Audio Out Stereo.
  9. Audio In Stereo.
  10. Audio Mic-In Diff + Bias.
  11. PWM Out (на колодке доп. подключений).
  12. TV Out (на колодке доп. подключений).
  13. SPDIF In/Out (цифровой звук, на колодке доп. подключений).
  14. IR In (на колодке доп. подключений).
  15. 16 x GPIO (всего до 54 GPIO, на колодке доп. подключений).

Подключения

  1. питание +10…50VDC.
  2. 10/100Mb Ethernet, PoE, RJ-45.
  3. RS-485.
  4. USB Type-C, Host.
  5. USB Type-A, Host, 2шт.
  6. Audio Jack 3.5mm 3шт, (выход наушники, линейный вход,
вход микрофона).
  7. GPIO (BH-40 + BH-20).
  8. MicroUSB Host.
